Обработено RA медно фолио

Общ преглед на продукта

CIVEN Metal's Treated Rolled-Annealed (RA) Copper Foil is processed from high-purity cathode copper (Cu >= 99.99%) through multi-stage cold rolling, controlled-atmosphere continuous annealing, and electrochemical surface modification. Unlike standard ED (Electrodeposited) foil, RA copper provides dynamic bending endurance. The applied surface treatment (micro-nodularization and anti-oxidation barrier) increases resin-to-copper peel strength (>1,2 N/mm) върху полиимидни (PI) субстрати, като същевременно се поддържа ниска загуба на вмъкване при честоти над 10 GHz.

Високо{0}}температурно обработено RA медно фолио
CIVEN Metal High-Temperature Treated RA медно фолио е проектирано за електронни субстрати, изискващи висока термична стабилност и механична издръжливост.

Вижте още Свържете се с нас

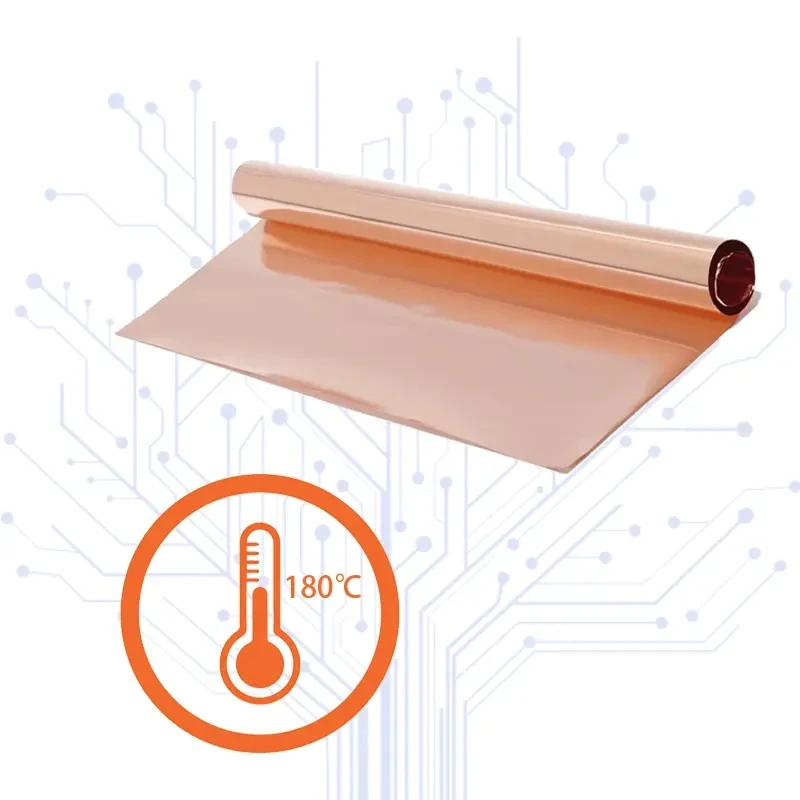

Анти{0}}обработено RA медно фолио
Анти{0}}третирано RA (валцувано-отгрято) медно фолио е метален субстрат с висока-чистота, проектиран за динамични гъвкави вериги и високо-температурно ламиниране.

Вижте още Свържете се с нас
RA медно фолио с висока{0}}отлепване-
Високо{0}}отлепено-здраво валцувано-отгрято (RA) медно фолио се произвежда за приложения с гъвкави печатни платки (FPC), изискващи надеждна връзка между медния проводник и диелектрични субстрати...

Вижте още Свържете се с нас

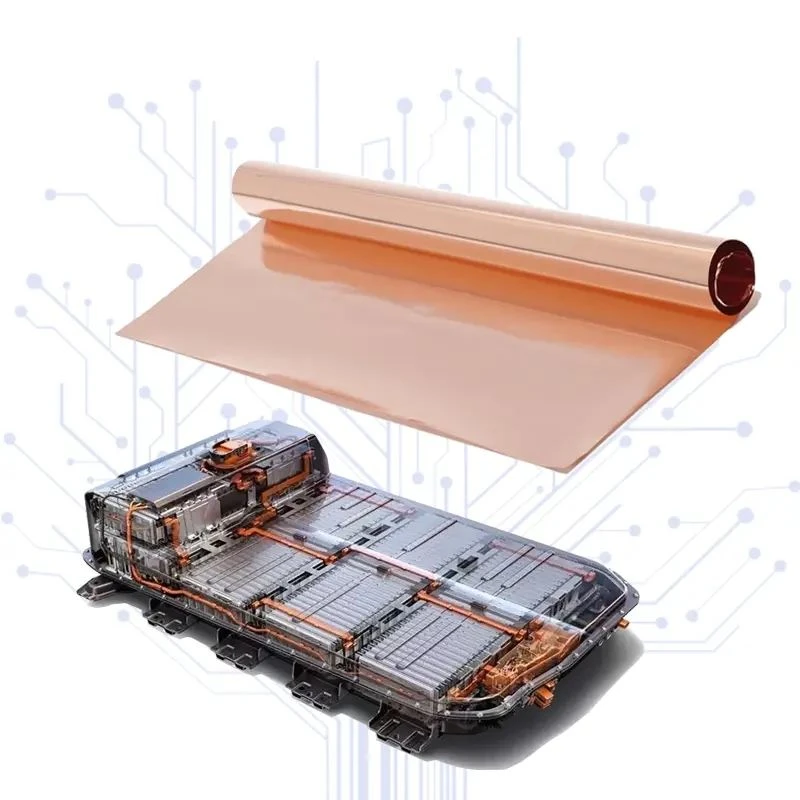

Едностранно-награпавено медно фолио от RA
Едностранно грапаво валцувано-отгрято (RA) медно фолио разполага с механично обработена микро-грапава повърхност от едната страна за закрепване на смола, съчетана с гладка обратна страна за...

Вижте още Свържете се с нас

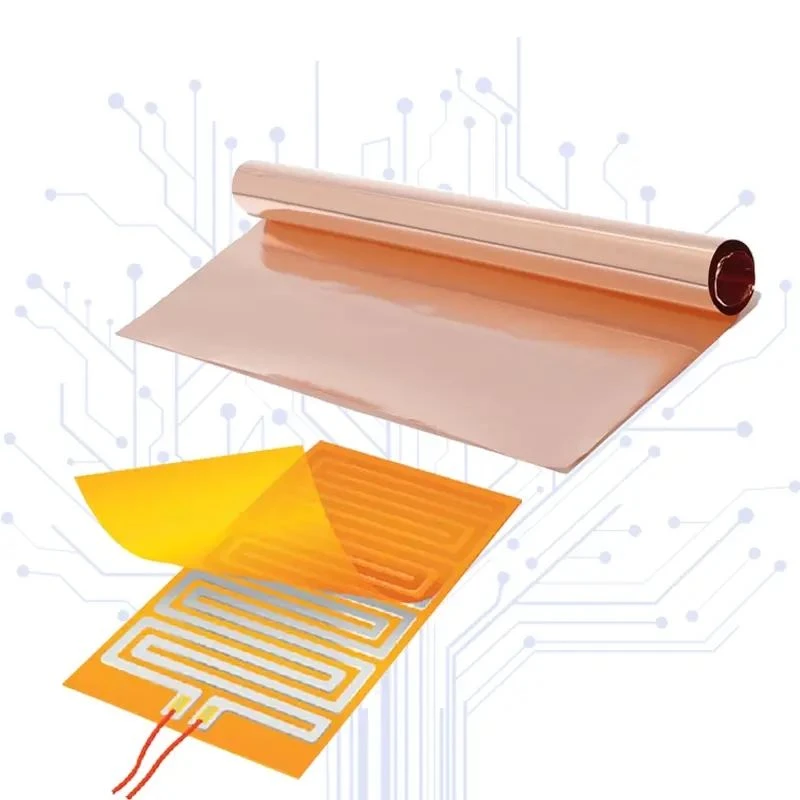

Двойно{0}}странично обработено RA медно фолио
Двойно-странично обработено валцувано-загрято (RA) медно фолио включва микро-награпавени механични и химически обработки и на двете повърхности. Изработен от кована мед с висока-чистота,...

Вижте още Свържете се с нас

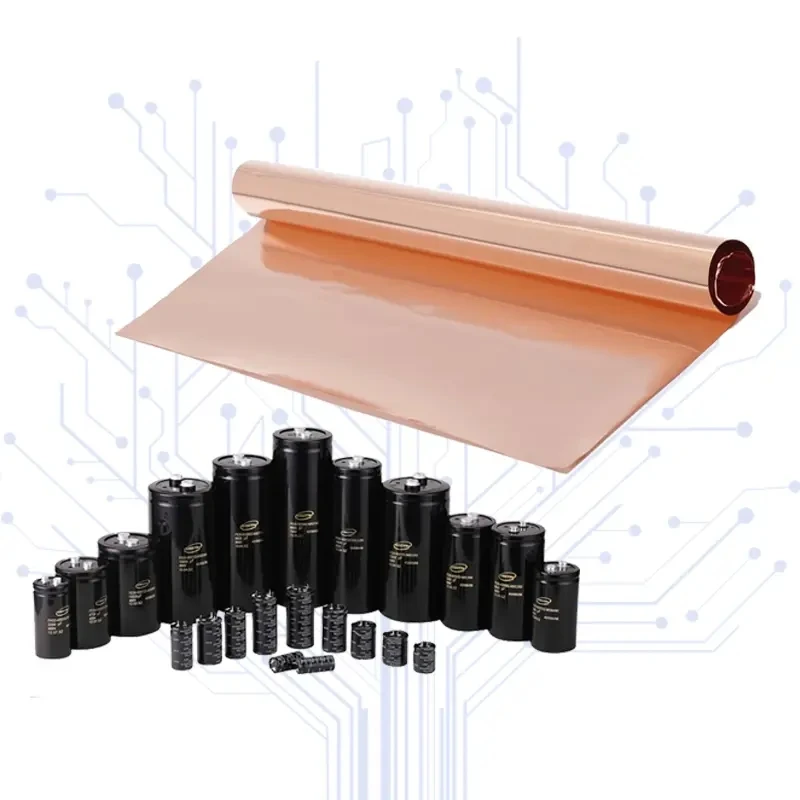

Едностранно-обработено RA медно фолио
Едностранно-третирано валцувано-отгрято медно фолио (RA) се отличава с необработена гладка страна (матова или лъскава) и микро-грапава третирана страна.

Вижте още Свържете се с нас

Ключов материал

Основен материал: High-purity oxygen-free copper (C11000 / C10200, Cu >= 99.99%).
Микроструктура:Еднородна зърнеста структура с еднакви оси чрез термична-механична обработка, предотвратяваща микро-пукнатини по време на динамично огъване.

Слоеве за повърхностна обработка:
Свързващ слой:Електро-отложени медни микро-нодули за свързване на смола.
Бариерен слой:Цинк-никелова сплав за предотвратяване на миграция на мед.
Пасивиращ слой:Органично покритие против-затъмняване за устойчивост на окисляване преди ламиниране.

Характеристики на производителността

Висока якост на обелване

Нодуларизираната матова страна издържа на термичен шок без разслояване.

Ниска загуба на предаване

Контролираният повърхностен профил (Rz < 1,5 um върху лъскавата страна) минимизира затихването на високо-честотния проводник.

Динамична гъвкавост

Надхвърля 200 000 цикъла в тестовете за издръжливост на сгъване на MIT.

Прецизност на ецване

Възможност за фини{0}} линии до 15 um / 15 um ширина на линия/пространство с нулево подрязване.

Технически спецификации

Параметър	Стандартна стойност/диапазон	Стандарт за изпитване
Чистота на медта	>= 99.99%	ICP-OES
Плътност	8,96 g/cm3	ASTM B170
Електрическа проводимост	>= 98% IACS при 20 градуса	Измервател на вихров ток
Грапавост на повърхността (Rz - матова страна)	0.8 -- 1.8 хм	Лазерен конфокален микроскоп
Грапавост на повърхността (Rz - блестяща страна)	0.4 -- 0.8 хм	Лазерен конфокален микроскоп
Якост на отлепване (на PI филм)	>= 1.2 N/mm	IPC-TM-650 2.4.8

Налични дебелина и ширина

Дебелина (um)	Допустимо отклонение на дебелината (um)	Стандартна ширина (mm)	Толеранс на ширина (mm)
12	+-0.8	100 -- 620	+-0.2
18	+-1.0	100 -- 620	+-0.2
35	+-1.5	100 -- 620	+-0.3
70	+-2.0	100 -- 620	+-0.3

Повърхност / температура / механични свойства

Обозначение на нрава	Якост на опън (MPa)	Удължение (%)	Целево приложение
меко (O)	200 -- 260	>= 30	Изключително-гъвкави панти, динамични зони
Полу{0}}твърд (H2)	280 -- 360	>= 15	Твърди-гъвкави преходни зони
Пълен-твърд (H)	>= 380	>= 5	Стандартни плоски трасета, структурни разрези

Производство и качествен контрол

Търкаляне

Непрекъснати хоризонтални мелници с онлайн лазерни дебеломери и автоматизиран контрол на напрежението.

Отгряване

Водород-азотни пещи със защитна атмосфера, предотвратяващи трошливост на границите на зърното.

Покритие

Вертикални-линии за електропокритие със затворен-контур, осигуряващи равномерно нодуларно и анти{2}}отлагане на петна.

инспекция

100% откриване на дупки, оптично сканиране на повърхностни дефекти (AOI) и разрушително партидно тестване за якост на отлепване и химия.

Приложения

Гъвкави печатни платки (FPC):Връзки за смартфони, модули за камери и сгъваеми панти.

5G телекомуникации:Високо{0}}честотни антенни кабели и субстрати за радарни-фазови решетки.

Автомобилна електроника:LiDAR високо{0}}скоростни сигнални връзки и гъвкави вериги на системата за управление на батерията (BMS).

Медицински изделия:Ултразвукови микро{0}}кабели и вериги за преносими диагностични пластири.

Персонализиране и OEM доставка

Размери

Не{0}}обработка на нестандартен габарит въз основа на изчисления на импеданс.

Повърхностна енергия

Дебелина на пасивиране, съобразена със специфични лепилни системи (епоксидни, акрилни, модифицирани полиимидни).

Основни опции

Вътрешен диаметър 76 мм (3 инча) или 152 мм (6 инча) върху антистатични пластмасови сърцевини.

Примерна програма

Пробни ролки (10 метра х 300 мм) се изпращат до 7 работни дни.

Опаковане и доставка

Опаковка

Окачени дървени щайги, вакуумно{0}}запечатани алуминиеви бариерни торби, десиканти и протектори от пяна за ръбове.

Съхранение

Климат{0}}контролирана среда (температура < 25 градуса, влажност < 60% RH); 6-месечен срок на годност.

Доставка

FOB, CIF, DDP по въздух или океан с опционални шокови -регистратори.

Защо CIVEN Metal

Директна интеграция на мелница

Пълна-вътрешна обработка от топене на сурова мед до химическа обработка.

Проследимост

Главните бобини са лазерно-гравирани с идентификатори на партиди, свързани със сертификати за изпитване на фреза (MTC).

Контрол на толерантността

Вариациите на измервателния уред са ограничени в рамките на +-5%.

ЧЗВ

В: Какво е минималното количество за поръчка (MOQ)?

A: 1 главна намотка или еквивалентно тегло на прореза (обикновено 50 kg), в зависимост от габарита и ширината.

Въпрос: Предоставят ли се сертификати за изпитване на мелница (MTC)?

A: Да. Всяка пратка включва MTC, потвърждаващ действителната чистота, якост на опън, удължение, Rz и якост на обелване за конкретната партида.

Въпрос: Как се предотвратява окисляването по време на съхранение?

О: Електрохимично пасивиране (цинкова-никелова бариера и органичен инхибитор) блокира кислорода и влагата преди ламинирането.

Въпрос: Могат ли повърхностните обработки да бъдат коригирани за не-стандартни полиимиди?

A: Да. R&D коригира параметрите на нодуларизацията, за да съответстват на специфични адхезивни формули.

В: Какви са стандартните срокове за доставка?

О: Артикулите в-на склад се доставят за 3 до 5 работни дни; поръчките за персонализиран габарит или рязане изискват 15 до 25 работни дни.
