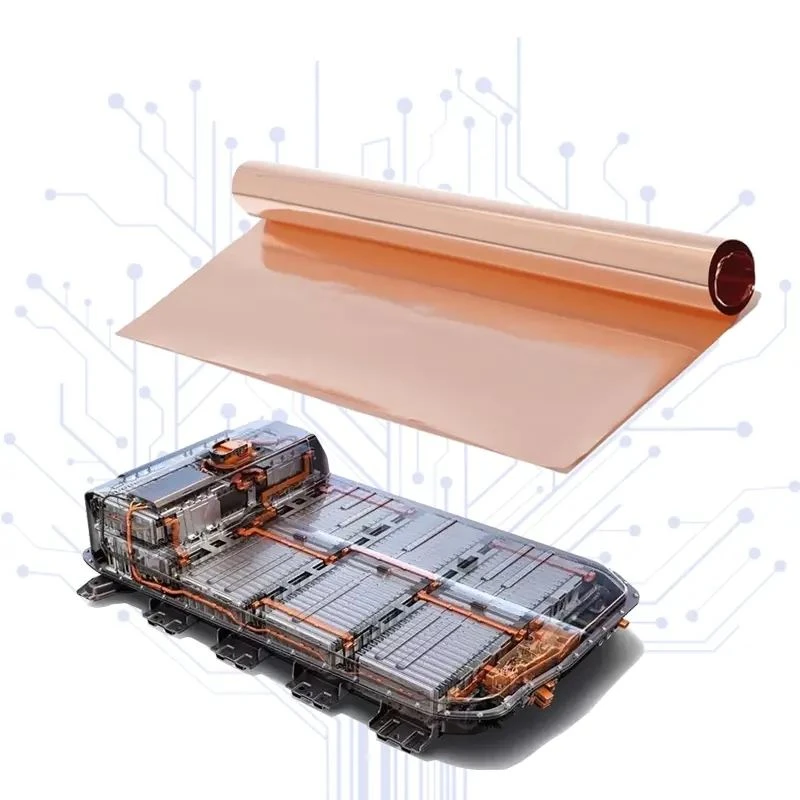

Едностранно-награпавено RA медно фолио

Основен материал:Електролитен меден катод с чистота по-голяма или равна на 99,99%.

Микроструктура:Рекристализирана равноосна зърнеста структура, образувана чрез много-студено валцуване и непрекъснато отгряване във водородна атмосфера.

Обработена повърхност:Матовата страна получава нодуларно микро-нагрубяване, последвано от анти-антиоксидационна пасивираща бариера.

Гладка повърхност:Обратната страна остава необработена и контролирана, за да осигури повърхност с ниска-грапавина за високо{1}}честотно предаване на сигнала.

Единична{0}}странична межфазна адхезия

Третираната страна има контролиран профил на грапавост, който увеличава механичното блокиране с филми от полиимид (PI) или течнокристален полимер (LCP). Текущата спецификация осигурява якост на обелване, по-голяма или равна на 0,8 kN/m.

Гладка сигнална повърхност

Нетретираната страна има ниска грапавост на повърхността, за да се сведе до минимум загубата на вмъкване, свързана с-ефекта- на GHz. Това прави двустранната-структура на повърхността подходяща за приложения с висока-скорост на предаване.

Динамична гъвкавост

Материалът осигурява удължение над 20% в описанието на експлоатационните характеристики и е определено да издържи повече от 150 000 цикъла на сгъване MIT без микро-разрушаване.

Термична стабилност

Фолиото е проектирано да издържа на много-слойно ламиниране при 200–250 градуса без разслояване или образуване на мехури при посочените условия на приложение.

За приложения, при които цялостната якост на обелване е основното изискване, а не дефинирана структура от една-странична повърхност,RA медно фолио с висока{0}}отлепване-е друга свързана опция за RA медно фолио.

Стандартните дебелини, посочени в текущата продуктова спецификация, са 12 μm, 18 μm и 35 μm. Могат да бъдат заявени персонализирани дебелини от 9–70 μm според изискванията на приложението.

Производственият процес започва с-топене и леене на мед с висока чистота, за да се получат еднородни слитъци.

След това се използва многопроходно валцоване Sendzimir за намаляване на материала до необходимата дебелина на фолиото. Непрекъснатото отгряване във водородна атмосфера осигурява облекчаване на напрежението и контролира структурата на прекристализираното зърно.

Повърхностната обработка се прилага от едната страна чрез електрохимично нодуларно отлагане, последвано от пасивиращо изплакване. Автоматизираното нарязване и оптичната инспекция се използват за контрол на размерите на намотките и качеството на повърхността.

Гарантиране на качеството

100% онлайн проверка на вихров-ток за подповърхностни кухини

Хидравличен серво контрол на опън-затворен контур по време на рязане

Автоматично подрязване на ръбове

Оптична проверка на повърхността

Лазерно гравирана идентификация на бобината

Доклади от изпитване на мелница (MTR), обхващащи грапавост, свойства на опън и химичен състав

Гъвкави печатни платки

Едностранната-грапава структура осигурява свързваща повърхност за диелектрични филми, като същевременно запазва противоположната страна гладка. Тази конфигурация е подходяща за гъвкава конструкция на печатна схема.

5G антенни модули

Комбинацията от контролирана грапавост на свързване и гладка повърхност на сигнала може да поддържа структури на предавателни-линии, където както адхезията на субстрата, така и-производителността на сигнала с висока честота са важни.

FPC за автомобилни сензори

Фолиото може да се използва в твърди-гъвкави и гъвкави вериги, изложени на термични цикли и вибрации, включително модули на автомобилни сензори.

Медицински ултразвукови сонди

Материалът е подходящ за микро-коаксиални и сигнални-обработващи гъвкави платки с висока-плътност, където компактната конструкция на веригата изисква контролирано свързване на мед-към-диелектрик.

Повърхностната структура и размерите могат да се регулират за различни изисквания за верига и ламиниране.

Персонализирана дебелина:9–70 μm налични при поискване.

Настройка на грапавостта:Обработената -страна Rz може да се регулира между 1,0 и 2,5 μm според избраната система от епоксидна, акрилна или модифицирана полиимидна смола.

Пасивация:Опциите за покритие против -затъмняване могат да бъдат пригодени за процеси на вакуумно пресоване или директно лазерно структуриране (LDS).

Основни опции:3-инчови или 6-инчови вътрешни диаметри на ядрото.

Дължина на ролката:До 3000 метра.

За проекти, изискващи различна конфигурация-за повърхностна обработка,Обработено RA медно фолиогамата предоставя допълнителни опции за изискванията за повърхност и приложение.

Продуктът се доставя в окачени дървени щайги. Индивидуалните бобини са обвити в анти-статично VCI фолио и вакуумно-запечатани във-изолационни торби с влага{3}}с вложки от сушител и -поглъщаща удара пяна.

Артикули на склад:7 работни дни.

Персонализирана дебелина или нарязване:15–25 работни дни.

Предлагат се опции за доставка FOB, CIF и DDP за въздушен или океански транспорт, като регистраторите на данни за температурата и влажността се използват за наблюдение на пратката.
